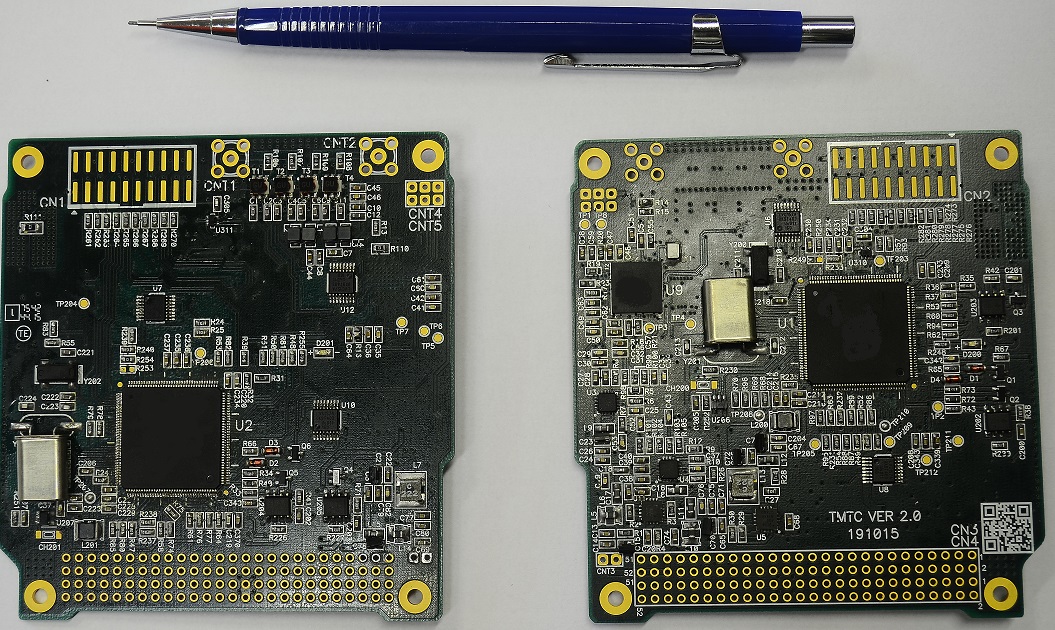

Plataforma de rádio definida por software para satélite universitário
Desenvolvido com financiamento da Agência Espacial Brasileira entre 2011
e 2016 através da Ação 4934 do Plano Plurianual PPA de Desenvolvimento e
Lançamento de Satélites Tecnológicos de Pequeno Porte. Muitos dos
parâmetros foram escolhidos com base em recomendações do ITASAT potenciais utilizadores do
subsistema.
Especificações
Por ser uma plataforma de rádio definida por software, muitos dos
parâmetros são selecionáveis. Propriedades adicionais como novas formas de
codificação e decodificação de canal podem ser implementadas na medida da
necessidade.
- Dimensões
- 87mm x 97mm x 5mm (sem conector de antena)
- peso <100g
- Consumo de energia
- Em atividade: < 2W
- Em modo standby: < 500mW
- Alimentação via interface
- Interface de comunicação e controle PC104 em 5V e 3.3V
- Sinais e alimentação via conector PC104
- Interface de dados e controle via padrão CAN
- Taxa líquida de dados para transmissão: 600kbps
- Taxa líquida de dados para recepção: >20kbps
- Limites de transmissão e processamento de sinais
- Frequência de transmissão: 80MHz a 6GHz
- Banda de transmissão: 50kHz a 50MHz
- Modo de modulação: digital
- Modulações possíveis: PSK, QAM, FSK
- Taxa de símbolos:< 200ksps
- Instruções FP32 disponíveis por símbolo: > 1000
- Conformação espectral: programável via filtro digital com 128 taps.
- Codificação de canal: selecionável e programável. Codificação
convolucional definida pelo CCSDS 131.0-B-2 já implementada.
- Espalhamento espectral: implementado via gerador pseudo-aleatório
- Potência de transmissão: selecionável de 50mW a 500mW com passos
0.5dB
- Limites de recepção
- Frequência de recepção: 80MHz a 6GHz
- Banda de recepção: 50kHz a 50MHz
- Modo de demodulação: digital
- Modulações possíveis: BPSK (v. 2.0)
- Sensibilidade de recepção: -130dBm
- Potência de transmisão: 400mW
- Capacidade de correção de desvio Doppler: +-80kHz
- Filtros de recepção programáveis
- Decodificação de canal: selecionável e programável. Algoritmos de
Viterbi e BCJR como definidos pelo 131.0-B-2 já implementados.
- Outras características:
- Redundância dupla nos estágios de processamento digital e analógico
dos sinais de transmissão e recepção
- Correção de erros de memória durante o modo standby
- Falha do sistema para modo beacon
- Capacidade de retransmisão do sinal recebido para ranging.
- Watchdog independente para monitoramento do sistema
- Programável em C via interface específica e controlável em tempo
real via interface CAN
Descrição resumida do transmissor
As funções internas ao transmissor são:
- Recepção de pacotes de dados via interface CAN, onde é necessário;
- Identificar se o pacote de dados tem como destino o sistema TMTC;
- Caso positivo, determinar se é um pacote de dados ou algum comando;
- Alocar o comando/dado na fila apropriada
- [Opcional] Codificação de canal via código de bloco
- [Opcional] Geração de sequência pseudo aleatória (SPA)
- Anexação de ASM para identificação do início do bloco de transmissão
- [Opcional] Codificação de canal via código convolucional
- Mapeamento dos bits em símbolos a serem transmitidos
- Conformação espectral via pulso raiz de cosseno levantado
- Conversão digital/ analógico (D/A)
- Translação espectral para frequência de transmissão fc
- Filtro passa faixas para redução de emissões em bandas além da
permitida
- Amplificação e roteamento do sinal para antena
As atividades 1 a 8 são feitas de forma digital. As atividades 9 a 11 são
feitas de forma analógica com comandos digitais do processador
Descrição resumida do caminho de recepção
Atividades executadas:
- Recepção do sinal
analógico via
antena, na frequência de recepção
- Filtragem na banda de
recepção
- Controle automático de
ganho. O
processamento pelas fases seguintes só iniciam se o nível do sinal
aumentar
repentinamente.
- Translação espectral da
frequência
de recepção para banda base, com obtenção dos termos em fase e em
quadratura
- Conversão analógico
digital
- Sincronismo de
frequência, fase e
símbolo
- Recepção e detecção de
símbolo
- Conversão de símbolos
para bits
- [Opcional] Decodificação
de canal
- Identificação de início
de quadro
- Formação de pacote CAN
- Envio via interface CAN
As
atividades 1 a 5 são feitas de forma analógica com controle feito através
de sinais digitais. As atividades 6 a 11
são feitas de forma digital
